BESAM Stiftbodenführung links 30mm

BESAM Stiftbodenführung links 30mm

[wpml_if lang=’de’]Verkauf nur an Händler[/wpml_if][wpml_if lang=’en’]Only selling B2B[/wpml_if]

[wpml_if lang=’en’]
Use our contact form for registration.
We need your business registration as a PDF file.
Just attach it to our contact form. Of course, you also can send us an email with the reference “dealer access” to shop@msw-fertigungstechnik.de.
[/wpml_if]
[wpml_if lang=’de’]
Nutzen Sie das Kontaktformular um sich bei uns zu registrieren. Wir benötigen zur Ihrer Registrierung eine Gewerbeanmeldung, diese können Sie per Anhang an das Kontaktformular anheften.
[/wpml_if]

Kategorie: Art.-Nr.: 10003

Beschreibung

Nachfertigung für:

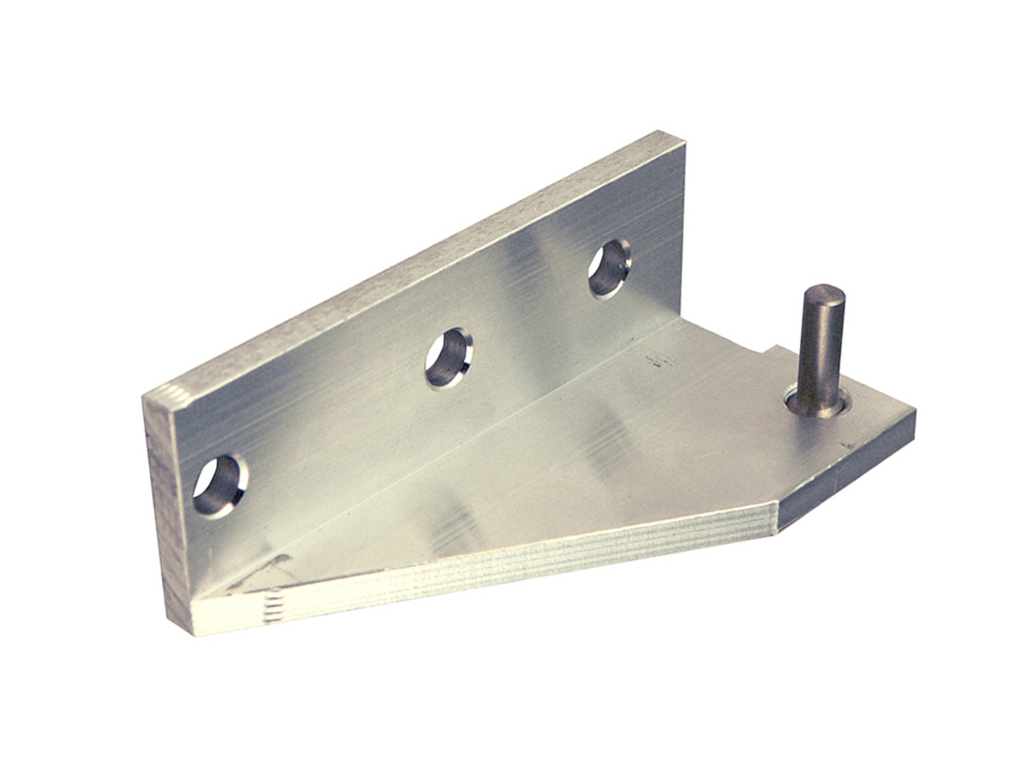

BESAM Stiftbodenführung links 30mm                          Art.-Nr.: 10003

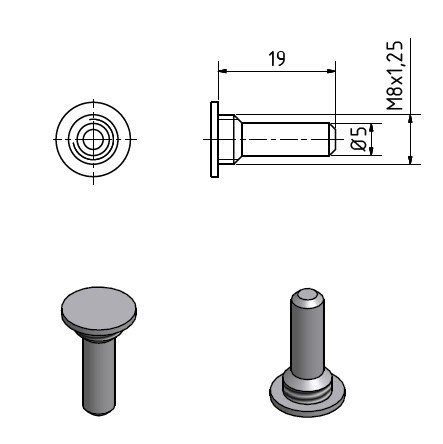

Bolzen für BESAM Stiftbodenführung                            Art.-Nr.: 10003-1



Bei dieser Version (Art.-Nr.: 10003-1) wird wie auf dem Bild dargestellt,
nur der Bolzen für BESAM Stiftbodenführung geliefert.



Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut  30mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Stiftmitte der Bodenführung beträgt nämlich ebenfalls 30mm.



Die Bodenführung weist folgende Geometrien auf:

Breite:              40 mm
Höhe:               30 mm
Länge:              87 mm

3 x Ø 7mm Bohrung
1 x Bolzen Ø 5 mm mit einer Höhe von 15 mm

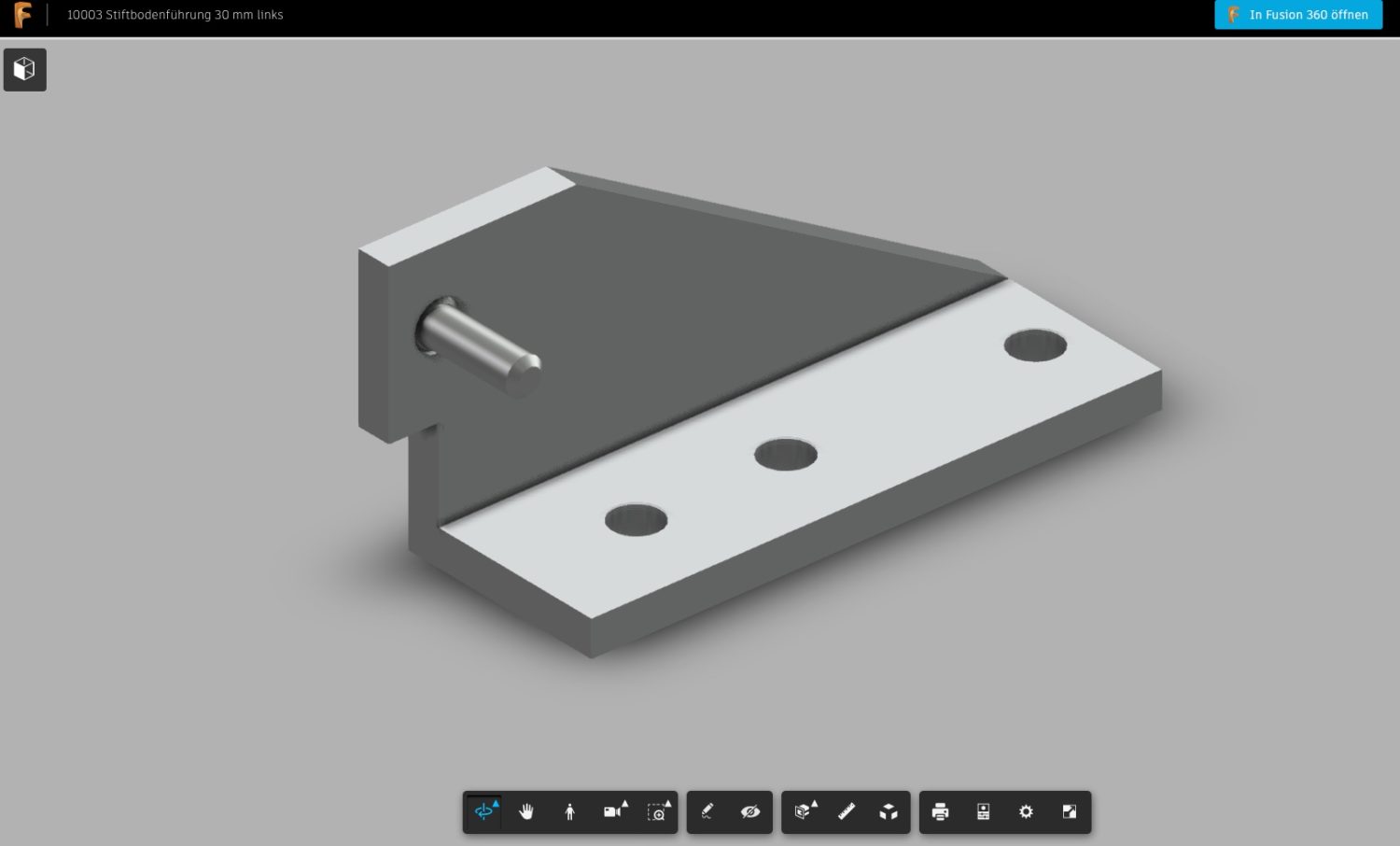

3D-Ansicht

Additional information

Gewicht 60,77 g
Varianten

BESAM Stiftbodenführung links 30mm (Art.-Nr.: 10003), Bolzen für BESAM Stiftbodenführung (Art.-Nr.: 10003-1)
