Beschreibung
Nachfertigung für:

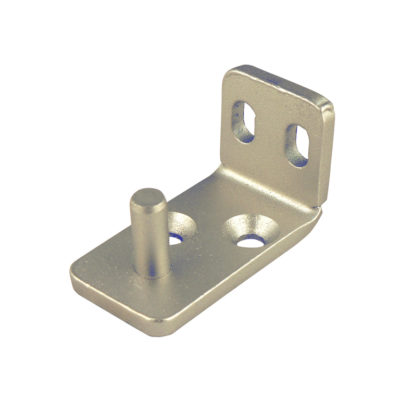

BESAM Stiftbodenführung rechts 30mm Art.-Nr.: 10004
Bolzen für BESAM Stiftbodenführung Art.-Nr.: 10004-1
Bei dieser Version (Art.-Nr.: 10004-1) wird wie auf dem Bild dargestellt,
nur der Bolzen für BESAM Stiftbodenführung geliefert.
Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 30mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Stiftmitte der Bodenführung beträgt nämlich ebenfalls 30mm.
Die Bodenführung weist folgende Geometrien auf:
Breite: 85 mm
Höhe: 30 mm
Länge: 40 mm
3 x Ø 7mm Bohrung
1 x Bolzen Ø 5 mm mit einer Höhe von 15 mm
