Beschreibung
Nachfertigung für:
DITEC PA Bodenführung 35 mm Art.-Nr.: 10015
PA-Gleiter für DITEC Bodenführung 35 mm Art.-Nr.: 10015-1
Bei dieser Version (Art.-Nr.: 10015-1) wird wie auf dem Bild dargestellt,
nur der PA-Gleiter für DITEC Bodenführung 35 mm geliefert.
Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 35 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläsche der Bodenführung beträgt nämlich ebenfalls 35 mm.

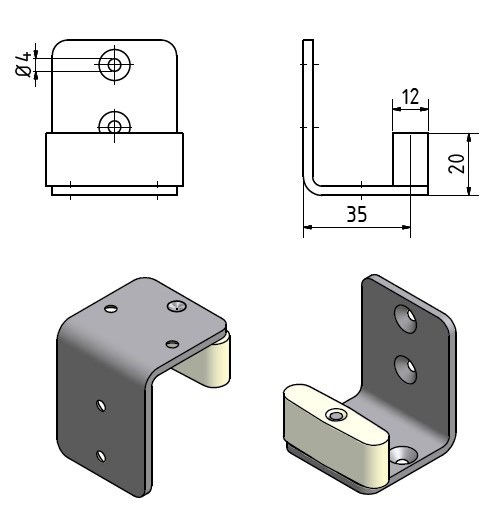

Die Bodenführung weist folgende Geometrien auf:
Breite: 40 mm
Höhe: 50 mm
Länge: 40 mm
4 x Ø 4 mm Bohrung gesenkt 1 x M6 Gewindestift mit einer Höhe von 16 mm

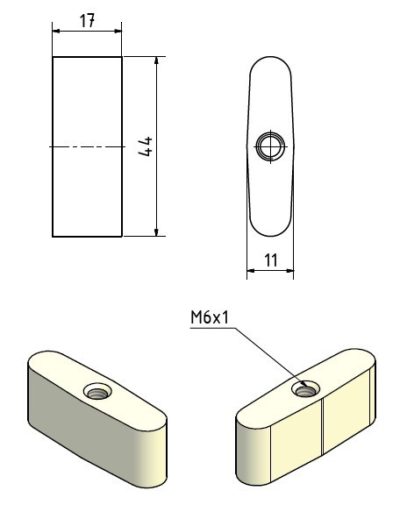

Der PA-Gleiter weist folgende Geometrien auf:
Breite: 11,5 mm
Höhe: 17 mm
Länge: 43,5 mm
1 x M6 Gewinde
