KABA-GILGEN Fixpunktführung ohne Seitenteil breit rechts 76 mm

Verkauf nur an Händler



Nutzen Sie das Kontaktformular um sich bei uns zu registrieren. Wir benötigen zur Ihrer Registrierung eine Gewerbeanmeldung, diese können Sie per Anhang an das Kontaktformular anheften.

Kategorie: Art.-Nr.: 10083

Beschreibung

Nachfertigung für:

KABA-GILGEN Fixpunktführung ohne                       Art.-Nr.: 10083
Seitenteil breit rechts 76 mm

PA-Gleiter für KABA-GILGEN Fixpunktführung         Art.-Nr.: 10083-1
ohne Seitenteil breit 76 mm



Bei dem PA-Gleiter (Art.-Nr.: 10083-1) bieten wir Staffelpreise an.
Die Preise aktualisieren sich im Warenkorb bei den jeweiligen Losgrößen von:
ab 11 Stück = 2,90 €/Stk.
ab 51 Stück = 2,80 €/Stk.
ab 251 Stück = 2,70 €/Stk.
ab 501 Stück = 1,79 €/Stk.
ab 1001 Stück = 1,49 €/Stk.
ab 5001 Stück = 1,29 €/Stk.
ab 10001 Stück = 1,19 €/Stk.

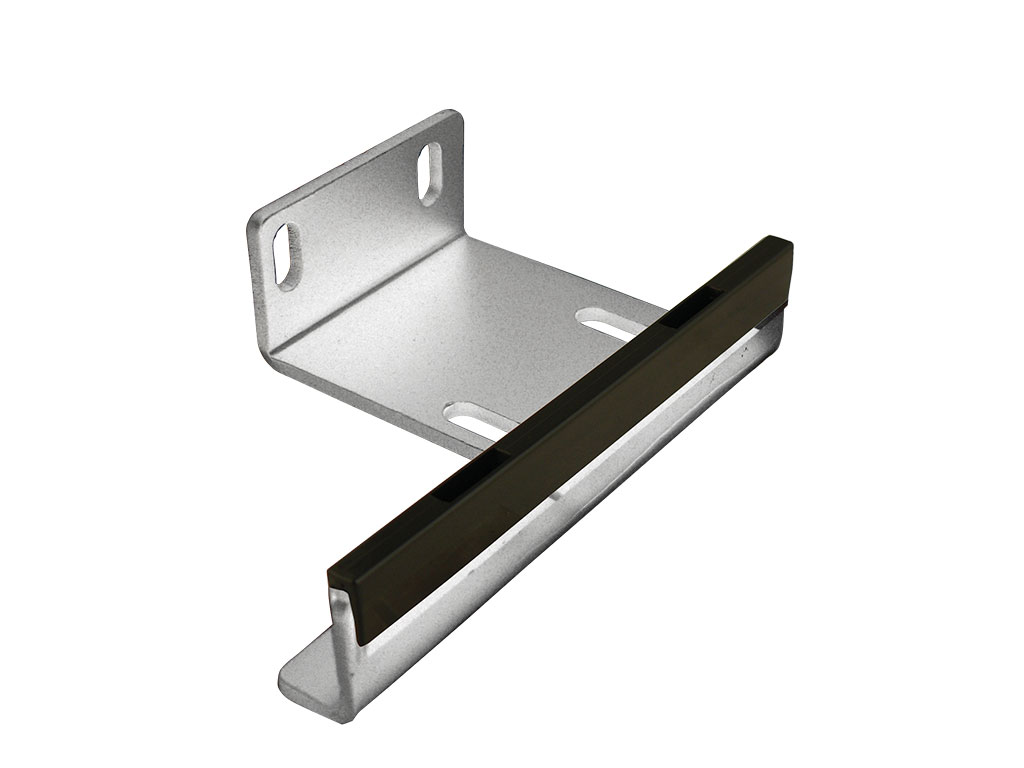

Bei dieser Version (Art.-Nr.: 10083) wird wie auf dem Bild dargestellt,
die Nachfertigung für die KABA-GILGEN Fixpunktführung ohne Seitenteil breit
rechts 76mm mit Distanzplatten in 1 mm und 2 mm Stärke geliefert.

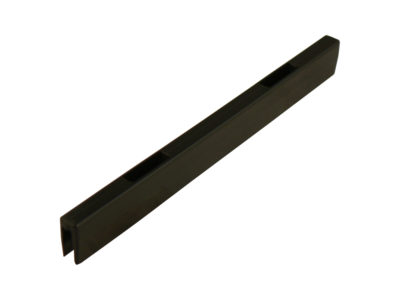

Bei dieser Version (Art.-Nr.: 10083-1) wird wie auf dem Bild dargestellt,
nur der PA-Gleiter für KABA-GILGEN Fixpunktführung ohne Seitenteil breit 76mm geliefert.



Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 76 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläche der Bodenführung beträgt nämlich ebenfalls 76 mm.

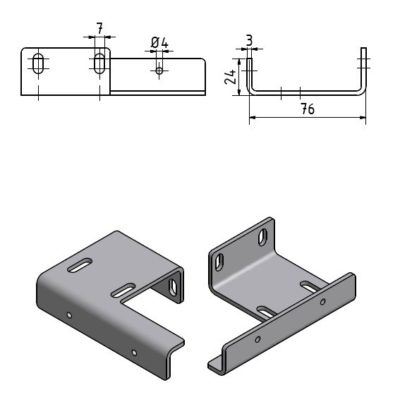

Die Bodenführung weist folgende Geometrien auf:

Breite:              77,5 mm
Höhe:               31 mm
Länge:              120 mm

2 x Ø 3,7 mm Bohrung
4 x 6,5 mm Langloch

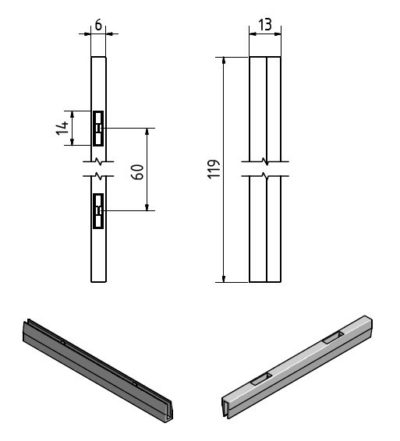

Der PA-Gleiter weist folgende Geometrien auf:

Breite:            6,5 mm
Höhe:              13 mm
Länge:           119 mm

4 x Ø 3,5 mm Clips zum einrasten



Additional information

Gewicht k.A.
Varianten

KABA-GILGEN Fixpunktführung ohne Seitenteil breit rechts 76mm (Art.-Nr.: 10083), PA-Gleiter für KABA-GILGEN Fixpunktführung ohne Seitenteil breit 76mm (Art.-Nr.: 10083-1)
