Beschreibung
Nachfertigung für:
KABA-GILGEN Fixpunktführung rechts 28mm Art.-Nr.: 10100
PA-Gleiter für KABA-GILGEN Fixpunktführung rechts 28mm Art.-Nr.: 10100-1
Bei dem PA-Gleiter (Art.-Nr.: 10100-1) bieten wir Staffelpreise an.
Die Preise aktualisieren sich im Warenkorb bei den jeweiligen Losgrößen von:
ab 11 Stück = 2,90 €/Stk.
ab 51 Stück = 2,80 €/Stk.
ab 251 Stück = 2,70 €/Stk.
ab 501 Stück = 1,79 €/Stk.
ab 1001 Stück = 1,49 €/Stk.
ab 5001 Stück = 1,29 €/Stk.
ab 10001 Stück = 1,19 €/Stk.

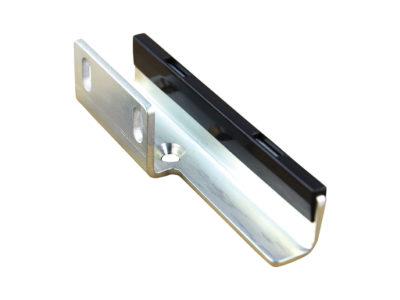

Bei dieser Version (Art.-Nr.: 10100) wird wie auf dem Bild dargestellt,
die KABA-GILGEN Fixpunktführung rechts 28mm mit Distanzplatten in 1 mm und 2 mm Stärke geliefert.
Bei dieser Version (Art.-Nr.: 10100-1) wird wie auf dem Bild dargestellt,
nur der PA-Gleiter für KABA-GILGEN Fixpunktführung 28mm geliefert.
Wenn das Stichmaß von Wand zur Mitte der Fahrflügelnut 28 mm beträgt ist dies die passende Bodenführung dafür. Das Stichmaß der äußeren Fläche von der Befestigungsseite bis zur Mitte der Führungsfläche der Bodenführung beträgt nämlich ebenfalls 28 mm.
Die Bodenführung weist folgende Geometrien auf:
Breite: 29,5 mm
Höhe: 29 mm
Länge: 120mm
2×4,0mm Bohrung
2×6,5mm Langloch
2×6,5mm Bohrung gesenkt

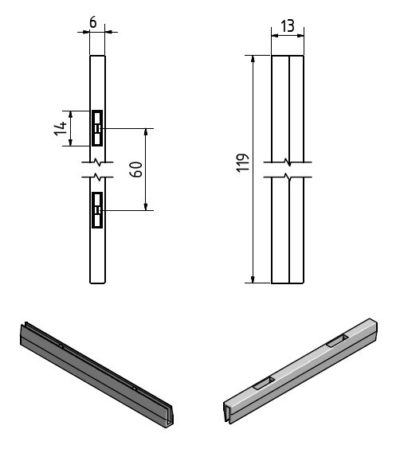

Der PA-Gleiter weist folgende Geometrien auf:
Breite: 6,5 mm
Höhe: 13 mm
Länge: 119 mm
4 x Ø 3,5 mm Clips zum einrasten
